Introducere
În lumea noastră modernă hiper-conectată, transmisia de date de mare-viteză și rețelele de-comunicații cristaline sunt adesea luate de la sine înțelese atât de consumatori, cât și de companii. În spatele fiecărei emisiuni de televiziune de înaltă definiție-, conexiune la internet în bandă largă rezidențială, stație de bază celulară și sistem radio profesional fără fir se află o infrastructură fizică sofisticată care face posibilă comunicarea fără întreruperi. Printre cele mai durabile, fiabile și critice componente ale acestei infrastructuri globale se numără cablul coaxial. Timp de multe decenii, acest tip specializat de linie de transmisie electrică a servit drept mediu de bază pentru mutarea semnalelor de radiofrecvență (RF) în mod sigur, eficient și fiabil de la un echipament electronic la altul.
În ciuda creșterii rapide și pe scară largă a fibrelor optice și a comunicațiilor fără fir în multe sectoare, cablul coaxial rămâne absolut indispensabil într-un spectru remarcabil de larg de electronice de larg consum, producție industrială, inginerie aerospațială și aplicații de telecomunicații. Designul său geometric concentric unic îi permite să rețină cu succes câmpurile electromagnetice, să protejeze transmisiile interne de date de zgomotul extern puternic și să mențină integritatea semnalului robust pe distanțe operaționale semnificative. Acest ghid cuprinzător explorează conceptele fundamentale ale cablurilor coaxiale, disecându-le anatomia internă complicată, examinând fizica fundamentală a transmisiei semnalului RF, evaluând diferite standarde de impedanță și variante de cablu și revizuind avantajele și limitările lor operaționale principale în ingineria electrică contemporană.
1. Anatomia și structura centrală a unui cablu coaxial
Pentru a înțelege cu adevărat modul în care un cablu coaxial își atinge capabilitățile de transmisie de înaltă{0}}performanță, trebuie să examinăm îndeaproape construcția fizică distinctă și compoziția materialului. Termenul tehnic „coaxial” este derivat din faptul structural că toate straturile concentrice interne au o singură axă geometrică comună. Această aliniere concentrică precisă este în întregime intenționată, concepută meticulos pentru a controla câmpurile electromagnetice din jur și pentru a suprima complet perturbările externe. Un cablu coaxial standard constă din patru straturi concentrice primare, fiecare proiectat pentru a îndeplini o funcție mecanică sau electrică specifică în cadrul ansamblului general al liniei de transmisie.
În centrul se află conductorul central, denumit în mod obișnuit conductorul central. Acest element critic este fabricat în mod obișnuit din cupru solid de-puritate ridicată, oțel placat cu-cupru pentru o rezistență suplimentară la tracțiune sau cupru-placat cu argint, iar sarcina sa principală este să transmită semnalul RF electric principal. În jurul acestui conductor interior se află izolatorul dielectric, un strat ne-conductiv construit de obicei din polietilenă solidă sau spumă sau politetrafluoretilenă (PTFE). Izolatorul dielectric menține o distanță fizică precisă și neclintită între miezul central și straturile exterioare, ceea ce este crucial pentru dictarea impedanței electrice și a vitezei de propagare a semnalului a cablului.
Încapsulând izolatorul dielectric este scutul metalic, care servește ca o barieră vitală absolută împotriva zgomotului ambiental și a scurgerilor de semnal. Acest scut este de obicei construit dintr-o combinație de folie de aluminiu și o plasă strâns țesută de fire de cupru cositorite sau goale. Scutul acționează ca un conductor secundar, completând circuitul electric în timp ce prinde unda electromagnetică în interiorul cablului și blochează interferența electromagnetică externă (EMI) și interferențele de radiofrecvență (RFI). În cele din urmă, întregul ansamblu este găzduit într-o manta de protecție exterioară realizată din polimeri durabili, cum ar fi PVC, polietilenă sau poliuretan. Această piele exterioară protejează straturile interne de abraziunea fizică, pătrunderea umidității, radiațiile solare ultraviolete și expunerea chimică extremă în medii dure exterioare.
2. Fizica transmisiei semnalului RF
Transmisia prin radiofrecvență implică curenți alternativi de-înaltă frecvență care oscilează rapid, creând câmpuri electromagnetice care pot radia cu ușurință sau pot capta zgomotul rătăcit dacă nu sunt gestionate de o inginerie adecvată. Firele deschise standard sau perechile de conductori paraleli nu sunt potrivite pentru transmisiile de-frecvență înaltă, deoarece acţionează ca nişte antene neintenţionate, scurgând energie de semnal prețioasă și suferă o degradare puternică din cauza interferențelor mediului ambiant. Cablul coaxial rezolvă această problemă cu brio prin aplicarea fizică a confinării electromagnetice complete.
Când un semnal RF intră în conductorul central al unui cablu coaxial, acesta generează un câmp electromagnetic care se deplasează pe lungimea firului. Deoarece scutul metalic exterior înconjoară complet conductorul central la o distanță uniformă, câmpurile electrice și magnetice asociate cu semnalul sunt limitate în întregime la spațiul din izolatorul dielectric situat între miezul interior și scutul exterior. În plus, orice zgomot electromagnetic extern care provine de la liniile electrice, transmițătoarele radio sau mașinile industriale lovește scutul exterior împletit și este împământat sau reflectat în siguranță, împiedicându-l să pătrundă în miez și să corupă fluxul de date.
Un alt concept critic în transmisia RF printr-un cablu coaxial este impedanța caracteristică, măsurată în ohmi (Ohm). Impedanța reprezintă opoziția totală pe care o prezintă o linie de transmisie față de curentul alternativ. Menținerea unei impedanțe consistente și controlate-cel mai frecvent standardizată la 50 ohmi sau 75 ohmi pe toată lungimea cablului și a hardware-ului său conectat-este vitală pentru performanța sistemului. Dacă apare o nepotrivire a impedanței, o parte din energia RF care se deplasează se va reflecta înapoi spre sursă, mai degrabă decât să atingă sarcina de destinație. Această reflexie creează unde staționare, degradează calitatea semnalului, reduce eficiența energetică și, în mediile radio cu putere mare-, poate genera exces de căldură care dăunează permanent hardware-ului emițătorului sensibil.
3. Clasificări, standarde de impedanță și variante de cablu
Cablurile coaxiale nu sunt un produs de-mărime-potrivială-toate; acestea sunt proiectate în clase distincte, bazate pe frecvența operațională, dimensiunea fizică, capacitatea de manipulare a puterii-și ratingurile de impedanță. Pentru un tehnician, proiectant de sistem sau inginer RF, selectarea variantei corecte de cablu este esențială pentru a asigura performanța optimă a sistemului și pentru a evita reflexiile catastrofale ale semnalului.
Cele două standarde primare de impedanță care domină industria globală sunt 50 Ohm și 75 Ohm:
Cabluri coaxiale de 50 ohmi:Acestea sunt concepute în principal pentru transmisia de date, comunicații fără fir, sisteme radio bi{0}}, echipamente GPS și amplificatoare comerciale de semnal. O impedanță nominală de 50 de ohmi oferă echilibrul ideal între atenuarea scăzută a semnalului și capacitatea de gestionare a puterii-înalte, făcându-l standardul universal pentru transmițătoarele și antene de radiofrecvență. Exemplele populare includ RG-58 tradițional, precum și variante moderne cu pierderi reduse, cum ar fi seria LMR (cum ar fi LMR-240 și LMR-400).
Cabluri coaxiale de 75 ohmi:Acestea sunt optimizate pentru distribuția video, televiziunea prin cablu (CATV), fluxurile de televiziune prin satelit și livrarea de internet în bandă largă. Deoarece semnalele video și de difuzare acordă prioritate pierderii minime de semnal pe rulajele pasive lungi, mai degrabă decât manevrarea unei-puteri mari, geometria de 75 ohmi (exemplificată prin cablurile RG-6 și RG-59) previne degradarea imaginii și menține integritatea canalului curată în rețelele de distribuție rezidențiale și comerciale.
Pe lângă diferențele de impedanță, cablurile coaxiale variază foarte mult în funcție de calibrul fizic. Cablurile mai groase au conductori de miez mai mari și izolatori dielectrici mai groși, care reduc drastic atenuarea semnalului (pierderea semnalului la distanță) pentru cabluri lungi, deși sacrifică flexibilitatea fizică. Pe de altă parte, cablurile mai subțiri sunt extrem de flexibile și ușor de direcționat prin spații înguste sau interiorul vehiculelor, dar suferă de rate mai mari de atenuare pe intervale extinse.
4. Avantaje și limitări operaționale
În timp ce tehnologia cablului coaxial s-a maturizat pe parcursul a aproape un secol de dezvoltare continuă, ea continuă să dețină o poziție dominantă în multe sectoare de comunicații datorită unui amestec unic de beneficii structurale și operaționale. Cu toate acestea, proiectanții de sistem trebuie să țină cont și de limitările fizice inerente ale acestuia atunci când planifică implementări-la scară largă.
Avantajele principale ale utilizării unui cablu coaxial includ:
Protecție electromagnetică superioară:Designul concentric închis oferă o protecție excepțională împotriva interferențelor electromagnetice externe și a frecvenței radio, asigurând o transmisie curată a datelor chiar și în medii industriale zgomotoase.
Suport mare de bandă și frecvență:Configurațiile coaxiale moderne pot transporta eficient semnale de-frecvență înaltă care se întind bine în intervalul gigaherți, gestionând confortabil videoclipurile cu mai multe-canale și datele de-înaltă viteză.
Durabilitate și robustețe mecanică:Protejate de cămăși exterioare polimerice dure și împletituri metalice robuste, cablurile coaxiale rezistă remarcabil de bine la intemperii dure din exterior, îngropare directă și stres fizic.
Cost-Eficiență:În comparație cu ghidurile de undă specializate sau cu liniile lungi de infrastructură activă de fibră optică, cablarea coaxială oferă o soluție accesibilă, foarte fiabilă pentru distribuția locală de RF și video.
În ciuda acestor puncte forte, cablurile coaxiale au limitări notabile:
Atenuarea semnalului la distanță:Pe măsură ce semnalele de-frecvență înaltă călătoresc prin conductorul central și mediul dielectric, ele suferă o pierdere progresivă de energie. Pierderea semnalului crește exponențial cu frecvențe mai mari și cabluri mai lungi, necesitând adesea amplificatoare de semnal sau repetoare.
Volum fizic și rigiditate:Cablurile coaxiale de{0}}înaltă performanță pot fi groase, rigide și grele, ceea ce face dificilă rutarea complexă prin conductele strânse ale clădirii sau carcasele înguste ale echipamentelor.
Vulnerabilitatea la deteriorarea umidității:Dacă mantaua de protecție exterioară suferă o ruptură sau o perforare, umezeala se poate infiltra în scutul împletit prin acțiune capilară, ceea ce duce la coroziune internă, modificări de impedanță și eventuala defecțiune a cablului.
5. Aplicații moderne și bune practici de întreținere
Astăzi, aplicațiile pentru arhitectura cablului coaxial acoperă o varietate enormă de sectoare tehnologice. În telecomunicații, acestea rămân mijlocul principal pentru livrarea în bandă largă de ultima-milă, conectând nodurile de distribuție de cartier direct la modemurile prin cablu rezidențiale. În industria de radiodifuziune, liniile coaxiale robuste leagă comenzile principale ale studiourilor de televiziune la turnurile de transmisie cu putere mare-. În plus, agențiile de siguranță publică, operatorii maritim și sistemele de comunicații ale aviației depind în totalitate de legături coaxiale robuste pentru a conecta transceiver-uri la antene montate pe vehicul-sau la stația de bază.

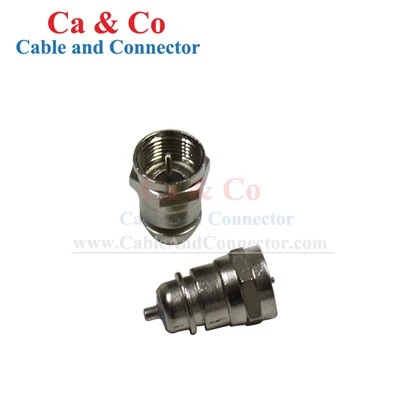

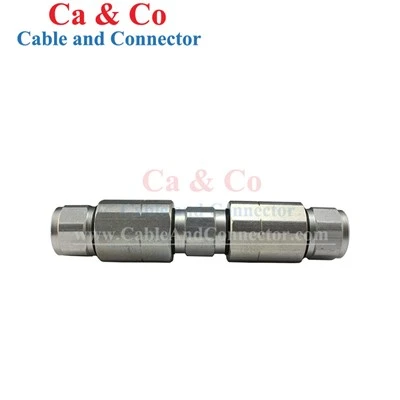

Pentru a garanta că o rețea de cablu coaxial funcționează cu eficiență maximă, sunt esențiale protocoale de instalare și întreținere adecvate. Tehnicienii trebuie să respecte cu strictețe raza minimă de îndoire specificată de producător în timpul instalării; ciupirea sau îndoirea bruscă a unui cablu deformează izolatorul dielectric intern, modificând impedanța caracteristică și provocând reflexii nedorite ale semnalului. În plus, selectarea conectorilor de împerechere adecvați-cum ar fi conectorii filetați de tip F-pentru sistemele de televiziune sau conectorii cu șuruburi-pe SMA și BNC pentru instrumentele de testare RF și echipamentele radio-este obligatorie pentru a păstra continuitatea ecranului. În cele din urmă, utilizarea echipamentelor de testare profesionale, cum ar fi un contor cu raportul de unde staționare (SWR) sau un-reflectometru în domeniul timpului (TDR) post-instalare, asigură că întreaga linie de transmisie este corespunzatoare, punând capăt potențialelor erori de performanță înainte ca acestea să compromită rețeaua.
Concluzie
Cablul coaxial reprezintă un triumf al ingineriei electrice, reducând decalajul dintre generarea de date electronice brute și propagarea fără fir. Prin stăpânirea echilibrului delicat al geometriei concentrice, al separării dielectrice și al ecranării metalice, această tehnologie a petrecut decenii oferind transmisie de semnal radio cu pierderi reduse-fiabile, într-o gamă incredibilă de industrii.
Înțelegerea principiilor fundamentale ale cablului coaxial-de la anatomia internă stratificată și fizica potrivirii impedanței la diferențele practice dintre variantele de 50 ohmi și 75 ohmi-permite inginerilor, tehnicienilor și pasionaților de tehnologie să proiecteze sisteme de comunicații robuste. Pe măsură ce frecvențele de comunicații cresc și cerințele de date continuă să evolueze, selecția, instalarea și întreținerea atentă a infrastructurii coaxiale de-înaltă calitate se vor asigura că rețelele noastre globale rămân clare, stabile și profund conectate pentru anii următori.
