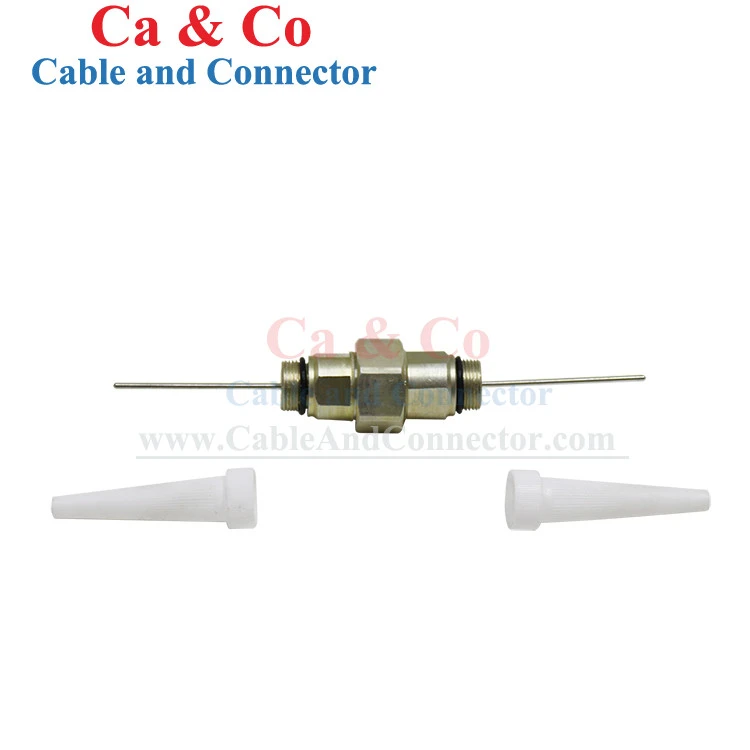

Conectorul KS la KS este un adaptor carcasă-la-carcasă conceput pentru a conecta două interfețe KS compatibile în echipamente coaxiale și RF. Oferă o conexiune mecanică și electrică directă între componentele cu terminații KS, făcându-l potrivit pentru interconectarea echipamentelor, prelungirea cablului și înlocuirea conexiunilor de interfață KS existente.
Caietul de sarcini
|
Tip de produs |
Conector KS la KS |
|
Modelul CA&CO |
CAC-KS-KS |
|
Gama de frecvente |
DC~1000MHz |
|
Tensiune de lucru |
335V max |
|
Rezistenta la Tensiune |
170V Rms |
|
Centrul de contact |
Mai mic sau egal cu 10 mΩ |
|
Contactul exterior |
Mai mic sau egal cu 5 mΩ |
|
Rezistenta de izolare |
Mai mare sau egal cu 1000 MΩ |
|
Durabilitate (împerechere) |
Mai mare sau egal cu 500 de cicluri |
|
Standard aplicabil |
IEC 60169-24 |
|
Material |
Aluminiu+POM |
|
Temp. Gamă |
-35~+60 grade |
RF și performanță electrică
Contact coaxial continuu
Contactele centrale și exterioare mențin căi conductoare separate prin adaptor, păstrând calea semnalului coaxial între cele două interfețe KS.
Rezistență de contact controlată
Suprafețele de contact centrale și exterioare sunt montate cu precizie-pentru a menține un contact consistent metal-cu-metal și pentru a limita rezistența la punctele de îmbinare.
Izolație electrică POM
Izolatorul POM separă contactele centrale și exterioare și fixează pozițiile lor relative, prevenind conducția neintenționată între cele două căi electrice.
Fiabilitatea mecanică
Aliniere controlată de împerechere
Suprafețele de împerechere KS prelucrate controlează poziția relativă a conectorului și a interfeței de împerechere, reducând încărcarea neuniformă asupra contactelor interne în timpul asamblării.
Reținerea contactului
Ansamblul de contact intern este reținut de suportul POM și carcasa din aluminiu, limitând mișcarea axială și laterală în timpul împerecherii și întreținerii repetate.
Durabilitate de împerechere repetată
Ansamblul de împerechere este proiectat pentru conexiuni și deconectari repetate, cu contactul electric verificat după testarea ciclului de împerechere-pentru a identifica degradarea contactului sau mișcarea ansamblului.
Instalare și întreținere
Împerecherea axială
Aliniați interfețele KS pe aceeași axă de împerechere înainte de cuplare pentru a preveni încărcarea laterală a componentelor de contact.
Protecția contactului
Păstrați suprafețele de împerechere și zonele de contact libere de contaminare înainte de asamblare pentru a evita contactul electric slab cauzat de materiale străine.
Înlocuire directă
Configurația KS-la-KS permite scoaterea și înlocuirea unui adaptor eșuat fără a converti echipamentul din jur într-o altă interfață de conector.
Aplicație
Testare și verificare a performanței
Test de rezistență la contact
Măsurați rezistența între contactele centrale și între căile de contact exterioare după asamblare pentru a detecta un contact slab, contaminarea sau defecte de asamblare.
Test de rezistență la izolație
Măsurați rezistența dintre conductorii central și exterior după asamblare pentru a detecta scurgerile cauzate de izolația deteriorată, deplasată sau contaminată.
Test de rezistență la tensiune
Aplicați tensiunea CA specificată între conductorii central și exterior pentru durata de testare necesară pentru a verifica dacă izolația este defectată sau arc.
Test de durabilitate a împerecherii
Efectuați cicluri repetate de asociere și deconectare KS, urmate de verificări de contact și continuitate pentru a identifica uzura contactului, deplasarea sau pierderea continuității electrice.
Test de performanță RF
Măsurați caracteristicile transmisiei RF în intervalul de frecvență specificat pentru a identifica pierderile anormale sau abaterile de performanță cauzate de defecte dimensionale sau de asamblare.
OEM și personalizare
|
Articol OEM |
Parametri personalizabili |
|
Interfață KS |
Dimensiunile de împerechere, lungimea interfeței, poziția contactului și dimensiunile interfeței critice |
|
Lungimea conectorului |
Lungimea totală în funcție de dimensiunile componentelor existente sau spațiul de instalare |
|
Diametrul exterior |
Diametrul exterior al carcasei în funcție de componenta de împerechere și cerințele de spațiu liber |
|
Centrul de contact |
Diametrul contactului, lungimea și poziția axială |
|
Izolator |
Diametrul izolatorului POM, dimensiunea alezajului, lungimea și poziționarea contactului |
|
Locuințe |
Lungimea carcasei din aluminiu, profilul exterior și dimensiunile cavității interne |
Ambalare și livrare
Protecție individuală
Fiecare conector poate fi ambalat într-o pungă din PE pentru a preveni zgârieturile la suprafață, contaminarea cu praf și deteriorarea contactului în timpul manipulării.
Ambalare de carton în vrac
Cantitățile vrac sunt ambalate în cutii de carton interioare și cutii de export, cantitățile de ambalare stabilite conform comenzii confirmate.
Identificarea numărului piesei
Fiecare pachet interior sau cutie poate fi marcat cu modelul produsului, cantitatea și informațiile despre lot pentru primirea în depozit și identificarea stocului.
Controlul cantității înainte de-expediere
Produsele finite sunt luate în considerare pe lista de ambalare înainte de expediere pentru a preveni discrepanțe de cantitate între producție și livrare.
Comandă în vrac și achiziții
MOQ
- CAC standard-KS-KS: 100 buc/comanda
- OEM/personalizat: 500 buc/comanda.
Mostre
- Cantitate de probă: 1–5 buc.
- Sunt disponibile mostre pentru interfața KS, evaluarea dimensională și a compatibilității de împerechere înainte de producția în vrac.
Timp de producție
- Comenzi standard: 7–15 zile lucrătoare.
- Comenzi personalizate: 15–30 de zile lucrătoare după aprobarea desenului.
Confirmare tehnică
Pentru comenzile OEM sau de înlocuire, furnizați dimensiunile interfeței KS, dimensiunile generale, toleranțele critice și cerințele de material. Eșantioanele sau desenele existente pot fi utilizate pentru verificarea dimensională înainte de producție.
FAQ
Î: Care este diferența dintre un adaptor KS la KS și un adaptor KS la F?
R: Un adaptor KS la KS păstrează aceeași interfață KS la ambele capete, în timp ce un adaptor KS la F convertește între interfețele KS și F. Tipul necesar depinde de interfețele componentelor care se îmbină.
Î: Un conector KS la KS poate fi utilizat cu alți conectori de 5/8 inchi?
R: Numai dacă dimensiunile de împerechere și geometria interfeței sunt compatibile. Numai desemnarea de 5/8 inchi nu confirmă interschimbabilitatea.
Î: Conectorul KS la KS este potrivit pentru sisteme de 75 ohmi?
A: Da. Acest conector este destinat aplicațiilor RF coaxiale de 75 ohmi în care interfețele de împerechere și configurația sistemului sunt compatibile.
Î: Pot folosi acest conector pentru un sistem de interfață KS-mai vechi?
R: Da, cu condiția ca interfața existentă să se potrivească cu configurația KS specificată a conectorului. Pentru echipamentele vechi, se recomandă verificarea dimensională înainte de înlocuire.
Î: Ce ar trebui să verific înainte de a înlocui un adaptor KS existent?
R: Verificați tipul interfeței, dimensiunile de împerechere, spațiul general de instalare și configurația contactelor. Un conector existent sau un desen tehnic poate fi folosit pentru comparație.
Î: Conectorul poate fi furnizat sub un număr de piese cu etichetă privată-?
A: Da. Numerele piesei clientului, codurile de model și marcajele de identificare pot fi aplicate în conformitate cu specificațiile de producție aprobate.
Î: Poate fi furnizat același design KS la KS pentru comenzile repetate?
A: Da. Desenul aprobat și specificația de producție pot fi păstrate ca referință pentru loturile de producție ulterioare.
Î: Ce documente pot fi solicitate pentru calificarea furnizorului?
R: Specificațiile produsului, înregistrările de inspecție și documentația de conformitate aplicabilă pot fi furnizate în conformitate cu cerințele de calificare ale clientului.
